双开双控开关怎样接线

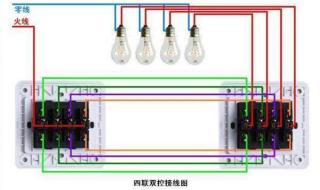

双控开关接线图如下：第一步：先连接图中双控开关的红色线路。如下图所示：第二步：然后连接图中双控开关的绿色线路。如下图所示：第三步：再连接图中双控开关的蓝色线路。如下图所示：第四步：最后连接图中双控开关的紫色线路，完成线路连接。双开双控开关的接线
1、什么是双开双控开关？
简单说，就是能让两个开关控制同一盏灯的东西，比如你家楼梯口和二楼都能开关灯，省得来回跑，它有两个开关面板，每个都有三个接线孔：COM（公共端）、L1和L2（控制端），你记住，这玩意儿就是方便你多点控制照明，别和普通开关搞混了。
2、接线原理很简单
核心是：火线进第一个开关的COM孔，再从两个开关的L1和L2孔互相连线，最后灯线接第二个开关的COM孔，为啥这样？因为电流能通过不同路径通断，实现你按任意一个开关都能开灯或关灯。千万别搞错孔位，否则灯可能不亮或短路。
3、实际接线步骤
先断电！安全第一。第一步，找根火线（红色或棕色）接到第一个开关的COM孔。第二步，用两根电线（颜色区分，比如蓝和黄）连接两个开关的L1孔和L2孔：第一开关的L1连第二开关的L1，L2连L2。第三步，从第二个开关的COM孔接灯线到灯头，零线（蓝色）直接进灯头，接完测试一下，按哪个开关灯都能正常开关就OK。
4、注意事项要牢记
操作前必须关总闸，别带电干活，小心触电，电线剥皮别太长，避免短路，如果你家是老房子，最好用万用表测一下线，确保没接反，万一灯不亮，先检查孔位连线，别急着拆墙，平时维护也简单，定期清灰尘就行。
相关问题解答
1、双开双控开关是啥？和普通开关有啥区别？
简单说就是能用一个灯的两个开关！比如卧室门口一个开关，床头一个开关，都能控制同一盏灯，普通开关只能一个地方控制，双控就方便多了，不用来回跑。
2、双开双控开关接线需要几根线？
一般要3根线：火线（L）、控制线（L1/L2）、零线（N），但具体看接线方式，如果是两个开关控制一盏灯，中间还得加“双联线”（也叫来回线），总共可能用到5根线，建议找电工操作，自己接容易搞混！
3、接线时火线接哪里？会触电吗？
火线（红色或棕色）接开关的“L”孔，千万别接错！断电后再操作，否则真的会触电，如果分不清火线零线，用电笔测一下，带电的是火线，安全第一！
4、双控开关接错了会怎样？
轻则灯不亮、开关失灵，重则短路跳闸！比如把火线和控制线接反了，开关可能一直带电，或者两个开关互相“打架”，接完先别通电，用万用表测下通断，确认没问题再合闸。
